Абонентская высокочастотная установка (АВУ)
Для уплотнения абонентской линии дополнительным телефонным каналом, расположенным в надтональном диапазоне частот, служит абонентская высокочастотная установка АВУ. Дополнительный канал образуется высокочастотным уплотнением абонентской линии с частотным разделением каналов.
В состав абонентской установки АВУ входят: абонентские низкочастотный НЧ-А и высокочастотный ВЧ-А блоки, блок станционных комплектов (БСПК), состоящий из десяти врубных комплектов ВЧ/НЧ-С, статив станционных комплектов (СПК), на котором размещается до восьми блоков БСПК, блок батарей (ББ).
АВУ предназначена для работы по кабелям Т и ТПП (с жилами 0,4-0,7 мм) городской телефонной сети.
Протяженность линии связи при включении в АВУ определяется допустимым затуханием сигнала на частоте 800 Гц, т. е. зависит от типа абонентской линии.

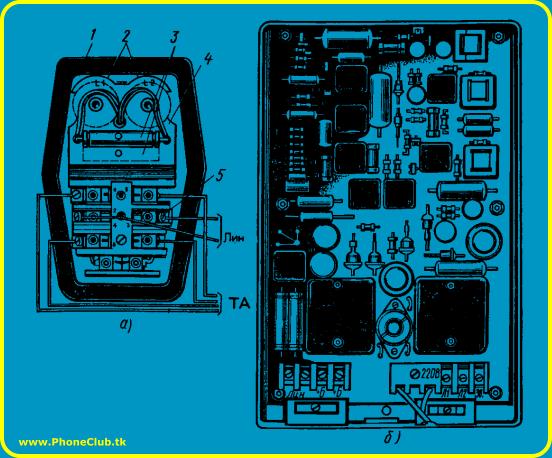

Абонентские низкочастотные НЧ-А
(а) и высокочастотный ВЧ-А (б) блоки: 1 -
металлическое основание, 2 - катушки индуктивности,
3 - конденсатор, 4 - пластмассовый
корпус, 5 - зажимы
Абонентская высокочастотная установка нормально работает в помещениях при температуре от 5 до 40°С в стационарных условиях.
Низкочастотный абонентский блок
НЧ-А (рис. а)) служит для
отделения низкочастотного канала от высокочастотного на абонентской линии.
Блок НЧ-А является фильтром низкой частоты, объединен с розеткой и имеет
металлическое основание 1, две катушки индуктивности
2, один конденсатор 3,
пластмассовый корпус 4, на котором находятся
зажимы 5 для подключения линии абонента, и штепсель для подключения телефонного аппарата. Сверху блок закрывается пластмассовой крышкой. При вынимании штепселя линия абонента переключается на конденсатор емкостью 1,0 мкФ, что имитирует спокойное состояние аппарата.
Блок НЧ-А устанавливают на месте телефонной
розетки аппарата основного абонента, причем к зажимам штепселя
3-5 подключается розеточный шнур аппарата, а к. зажимам
5 блока - линия абонента.
Высокочастотный абонентский блок
ВЧ-А (рис. б)) служит для
образования дополнительного канала высокочастотным уплотнением абонентской
линии с частотным разделением каналов. Абонентский комплект ВЧ-А имеет
фильтр верхних частот К-20, регулятор уровней,
направляющие полосовые фильтры П-28 и
П-64, усилитель приемного тракта, демодулятор, фильтр
низких частот Д-3,4, дифференциальную систему, модулятор,
генератор несущей частоты 28 кГц (Г-28), приемник вызова, статическое реле и блок питания.
Блок ВЧ-А помещают в пластмассовый корпус и
устанавливают на стене рядом с телефонным аппаратом. Расстояние от
верхнего края блока до пола должно быть 70 см и не менее 1 м от батарей
центрального отопления. При невозможности установки блока рядом с
телефонным аппаратом расстояние между ними не должно превышать 50 м. При
этом предусматривают установку блока ББ.
Монтаж блока ВЧ-А производят в следующем порядке. Линейные провода подключают к зажимам Лин. Телефонный аппарат соединяют с блоком ВЧ-А трехжильным шнуром; зажим Зв аппарата - с зажимом Зв блока; зажим Л2 телефонного аппарата - с зажимом Л2 блока; зажим Л1 аппарата - с зажимом Л1 блока. Шнур от блока батареи подключают к ВЧ-А с соблюдением полярности, указанной на наконечниках в зажимах блока.
При установке блока на расстоянии, превышающем длину розеточного шнура, от блока к телефонному аппарату прокладывают трехпроводную линию. В связи с тем, что блок ВЧ-А устанавливают у абонента, работающего по занятой линии, ее проводят параллельно блоку ВЧ-А. Общая длина линии абонента указана в таблице.
Длина линии связи в зависимости от типа кабеля
|
Характеристика
кабеля |
Максимальная длина
линии, км |
Марка
кабеля |
скрутка |
изоляция |
диаметр жил,
мм |
|
Т |
Парная |
Воздушно-бумажная |
0,7 |
5,8 |
Т |
" |
" |
0,6 |
4,3 |
Т |
" |
Бумагомассная |
0,5 |
3,1 |
ТПП |
Четверочная |
Полиэтиленовая |
0,7 |
5,4 |
ТПП |
" |
" |
0,5 |
3,5 |
ТПП |
Парная |
" |
0,5 |
3,1 |
ТПП |
Четверочная |
" |
0,4 |
2,4 |

Станционный полукомплект
ВЧ/НЧ-С
Блок станционных комплектов служит для размещения
десяти станционных ВЧ/НЧ-С, обеспечения их
электропитанием и сигнализацией и устанавливается на стативе
СПК. На панели блока находятся десять индивидуальных предохранителей и один общий, а также сигнальная лампа перегорания предохранителей.
На основании блока установлены вводная гребенка для распайки кабеля, колодка с зажимами для подключения питания и сигнализации, а также десять разъемов для врубания блоков ВЧ/НЧ-С. Питание блока осуществляется от станционной батареи напряжением 54-72 В.
Высокочастотный и низкочастотный станционный
полукомплект ВЧ/НЧ-С выполнен на печатной плате в виде врубного блока
и предназначен для установки в блоке станционных комплектов
БСПК.
Комплект ВЧ/НЧ-С имеет в основном те же узлы, что
и блок ВЧ-А, но в нем нет статического реле, приемника вызова, блока
питания и регулятора уровня. В блоке дополнительно установлены приемник
сигнального канала, имитатор шлейфа, фильтр низкой частоты
Д-3,5 и генератор несущей частоты
Г-64.
Статив станционных комплектов (СПК) представляет собой стойку, на которой устанавливается восемь блоков БСПК и монтируется в кроссе телефонной станции. В верхней части СПК установлены колодка с зажимами, общестативный предохранитель и сигнальная лампа, в средней части - проверочное устройство и плата сигнализации.
Блок питания имеет силовой трансформатор, выпрямитель, стабилизатор напряжения и осуществляет питание абонентского блока от сети переменного тока и резервной батареи при кратковременном пропадании напряжения сети.
Резервная батарея блока подключается к зажимам
+Б и -Б.

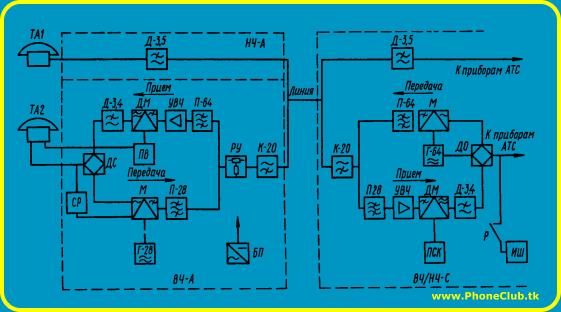

Работа абонентской высокочастотной
установки. Низкочастотный канал АВУ образован двумя фильтрами
низкой частоты Д-3,5, которые установлены у абонента и на телефонной
станции. В низкочастотном канале сохраняются система передачи сигналов от
абонента к АТС постоянным током и посылка вызова от АТС к абоненту.
Высокочастотный канал образован абонентским ВЧ-А и станционным ВЧ/НЧ-С комплектами с высокочастотным уплотнением абонентской линии и частотным разделением каналов. Для преобразования сигналов в дополнительном высокочастотном канале применен метод амплитудной модуляции с передачей несущей частоты и двух боковых полос.
При передаче от абонента к АТС используется
несущая частота 28 кГц, а от АТС к абоненту - 64
кГц. В канал передачи ВЧ-А входят:
дифференциальная система ДС, которая
предназначена для перехода с двухпроводной линии на четырехпроводную и
обратно; модулятор М, являющийся
преобразователем низкочастотного сигнала в высокочастотный; статическое
реле СР; генератор
Г-28; полосовой фильтр
П-28; регулятор уровней
РУ, необходимый для одновременной регулировки
усиления тракта приема и установки выходного уровня (тракта передачи в
зависимости от затухания абонентской линии; фильтр
К-20, защищающий высокочастотный канал от помех со стороны низкочастотного канала и выполняющий роль линейного трансформатора.
В канал приема ВЧ-А входят: фильтр
К-20 и регулятор уровней РУ,
которые являются общими для приема и передачи; полосовой фильтр
П-64; усилитель высокой частоты
УВЧ, предназначенный для повышения уровня
высокочастотного сигнала; демодулятор ДМ; фильтр
низкой частоты Д-3,4, служащий для подавления
высокочастотных составляющих сигнала на выходе демодулятора; приемник
вызова ПВ, предназначенный для приема и усиления
индукторного вызова; дифференциальная система
ДС.
В исходном положении телефонных аппаратов абонентский и станционный
блоки находятся в состоянии дежурного приема.
Для создания цепи вызова на телефонный аппарат
ТА2 (см. рис.) с приборов АТС на вход ВЧ/НЧ-С подается вызывной ток. Этот сигнал вызова дифференциальной системой направляется в тракт передачи, где ограничивается до требуемого значения, и модулирует несущую частоту 64 кГц.
Модулированный сигнал с несущей частотой 64 кГц и двумя боковыми
полосами проходит через фильтр П-64, фильтр
высокой частоты К-20, линию абонента, фильтр
К-20 блока ВЧ-А, регулятор
уровней РУ, полосовой фильтр
П-64, усилитель высокой частоты
УВЧ, где происходит усиление, и поступает на
вход демодулятора ДМ, после которого выделяется
вызывной сигнал, поступающий на вход приемника вызова
ПВ. Приемник вызова ПВ
усиливает этот сигнал и подает его в вызывную цепь телефонного аппарата
ТА2.
Когда звонит звонок аппарата, абонент снимает микротелефонную трубку и
в абонентском комплекте замыкается цепь питания микрофона от местного
источника питания. Ток питания микрофона воздействует на статическое реле
СР, которое открывает модулятор комплекта
ВЧ-А, в результате чего ток несущей частоты 28
кГц идет на линию, проходит тракт приема станционного комплекта и
вынуждает сработать реле приемника сигнального канала
ПСК
Реле ПСК своими контактами создает цепь, которая
воспринимается приборами АТС как замыкание шлейфа абонентской линии. Со
станции прекращается посылка вызова, и схема приходит в разговорное
состояние. Разговорные токи от телефонного аппарата
ТА2, направляемые дифференциальной системой
ДС на вход модулятора М,
модулируют несущую частоту 28 кГц. Модулированный сигнал через линию и
приемный тракт ВЧ/НЧ-С поступает на вход демодулятора. Здесь он
преобразуется в низкочастотный сигнал и через фильтр
Д-3,4, подавляющий высокочастотные составляющие,
поступает через АТС в линию другого абонента. Передача разговорных токов в
другом направлении происходит на несущей частоте 64 кГц.
При отбое со стороны абонента
ВЧ-А прекращается передача тока частотой 28 кГц, в
результате чего отпускает реле приемника сигнального канала в станционном
комплекте и разрывается шлейф абонентской линии. Приборы АТС
освобождаются.
При отбое со стороны другого абонента абоненту
ВЧ-А поступает зуммер "Занято", который
передается и принимается по высокочастотному каналу так же, как и
разговорные токи. Если абонент ВЧ-А вызывает станцию, он
поднимает микротелефонную трубку, посылая тем самым сигнал частотой 28кГц
в станционный комплект. Реле приемника ПСК срабатывает и
замыкает шлейф абонентской линии. При наборе номера периодически
разрывается и замыкается цепь тока питания микрофона. Эти разрывы
преобразуются в импульсы тока несущей частоты 28 кГц. В такт с импульсами
тока несущей частоты срабатывает и отпускает реле приемника, замыкая и
размыкая шлейф абонентской линии. Приборы АТС принимают импульсы и устанавливаются в соответствии с набираемым номером.
© Источник: Зуев Г.А., Хачиров
Л.И. "Эксплуатация и ремонт абонентских устройств городских телефонных
сетей" (М.: 1986)
|
