FAQ по телефонии:
системы АТС и параметры
телефонных линий
Вопрос 1. Каково напряжение покоя
в телефонной линии?
Ответ. Напряжением покоя называют
разность потенциалов линейных проводов при отключенном по постоянному току
телефонном аппарате. Стандартное напряжение покоя для советских
(российских) АТС равно 60 В, для многих типов зарубежных городских АТС -
48 В, для офисных АТС - 24...60 В. Напряжение покоя - постоянное (имеет
полярность). Чем выше напряжение питания линии, тем большую дальность
связи может обеспечить данная АТС. Станции с напряжением покоя 60 В лучше
всего подходят для подключения длинных абонентских линий (например, в
сельских условиях).
Вопрос 2. Померил тестером
напряжение в линии, получилось около 5 В??
Ответ. Основное назначение
напряжения покоя линии - подпитка схем в телефонных аппаратах (например,
схемы запоминания последнего набранного номера, ЖК индикатора и др.).
Однако в советские годы телефонов, требующих такой подпитки, еще не было,
благодаря чему было разработано чудо инженерной мысли - так называемая АТС
"Квант" с напряжением покоя 5-9 В. Вероятно, у вас именно такая линия.
Убедитесь также, что ваша линия не спаренная и вы измеряли напряжение при
отключенном телефонном аппарате. Линии АТС типа "Квант" создают большие
проблемы при попытке использовать на них современное абонентское
оборудование (кнопочные аппараты, модемы и т.п.). Подробнее об этом см.
здесь.
Вопрос 3. Что такое абонентский
комплект и как он работает?
 Ответ. Абонентским комплектом
называют совокупность электрических (электронных) компонентов на АТС,
обслуживающую только одну индивидуальную линию. Схема абонентского
комплекта получает питание от станционной батареи и обеспечивает все
необходимые режимы работы с абонентским телефонным аппаратом (определение
занятия/освобождения линии, прием набираемого номера, выдачу гудков и

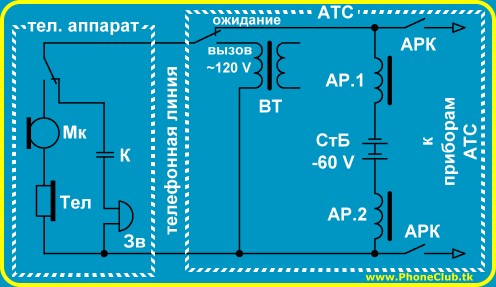

вызова). На относительно старых АТС телефонные аппараты подключены к
станционной батарее (с постоянным напряжением 48/60 В) через две обмотки
абонентского реле так, как это показано на рисунке.
При положенной трубке абонентского аппарата (положение
рычажного переключателя РП, показанное на рисунке) к
телефонной линии подключена звонковая цепь, в простейшем случае состоящая
из электромеханического звонка Зв и конденастора
К. Постоянный ток через конденсатор не протекает, и
напряжение на зажимах телефонной линии равно напряжению станционной
батареи (-60 В). При снятии трубки переключаются
контакты РП, и к линии подключается микротелефонная
трубка с микрофоном Мк и телефоном Тел, проводящая постоянный ток, а также
схема набора номера (на рисунке не показана). При этом напряжение на
аппарате падает пропорционально соотношению активных сопротивлений обмоток
абонентского реле АР и телефонного аппарата. Таким
образом, при снятой трубке напряжение в линии зависит от типа телефонного
аппарата и может составлять от 5 до 24 В. Одновременно с падением
напряжения в линии начинает протекать ток через обмотки реле
АР.1, АР.2. Реле притягивает якорь,
замыкается контакт АРК, соединяющий аппарат абонента с
остальными приборами АТС. При вызове абонента с АТС вместо станционной
батареи к линии подключается вызывной трансформатор ВТ –
источник переменного напряжения 120 В. Переменный ток протекает через
звонковую цепь аппарата и вызывает срабатывание звонка
Зв.
Примечание. Особый случай
составляют спаренные телефонные линии, а также некоторые нестандартные АТС
(к примеру, тот же "Квант").
Вопрос 4. Что зависит от типа
абонентского комплекта?
Ответ. На старых АТС от
исправности абонентского комплекта во многом зависит качество связи,
наличие или отсутствие шумов и тресков в линии, а также надежность выхода
на связь (отсутствие "залипаний" реле, коротких гудков при снятии трубки и
т.д.). На некоторых АТС именно от типа абонентского комплекта зависят
параметры телефонной линии (в том числе и напряжения). К примеру, при
установке стандартных комплектов на АТС "Квант" напряжение покоя в линии
будет равно 5 В, а при замене абонентских комплектов на АКР (абонентский
комплект релейный) - 60 В.
Вопрос 5.
Каков принцип работы спаренных телефонных линий?
Ответ. Замечательная идея
спаренного включения телефонных аппаратов, наверняка принадлежащая
совковому гению, очень проста. Одна и та же пара телефонных проводов
используется для включения телефонных аппаратов двух разных абонентов.
Выбор одного или второго аппарата осуществляется сменой полярности
напряжения на линии. Таким образом, линия может быть использована
только одним абонентом в каждый момент времени.

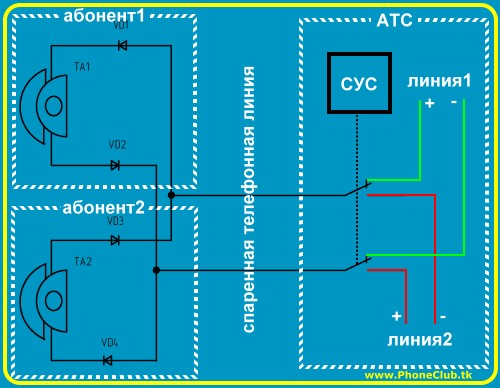

Показанные на рисунке телефонные аппараты подключены к общей линии
через пары диодов VD1, VD2 и
VD3, VD4, пропускающие напряжение
встречной полярности. Таким образом, при положительной полярности
телефонной линии активизируется телефон ТА1, а при
отрицательной – ТА2. Полярностью линии управляет
станционное устройство спаривания СУС, которое
переключает ее то на номер (линию) 1, то на линию 2. В случае,
когда трубки обоих аппаратов положены, осуществляется поочередное
подключение линии к каждому аппарату. Частота переключений зависит от типа
конкретного СУС и может быть 0,5...1 Гц
("низкочастотный" блокиратор) либо 25 Гц ("высокочастотный" блокиратор).
При снятии трубки на одном из аппаратов переключатель СУС
останавливается в положении, подключающем линию к этому абоненту.
Если в момент разговора первого абонента второй снимет трубку, вместо
ответа станции он услышит тишину, так как его аппарат включен встречно по
отношению к полярности линии. Когда первый нажмет на рычаг, одновременно с
отбоем линии произойдет ее переключение на второго абонента. Теперь сигнал
"ответ станции" поступит второму абоненту, а у первого в трубке будет
тишина. В отличие от нормальных линий, в спаренных телефонных линиях
присутствует не постоянное, а пульсирующее с частотой переключения
блокиратора напряжение. Вследствие этого его действующее значение меньше
60 В. Вызывное напряжение на линиях с блокиратором также ниже стандартного
и составляет 60 - 90 В. Эти особенности приводят к невозможности
подключения к спаренным линиям некоторых электронных
аппаратов. Больше об устройстве спаренных линий можно узнать здесь.
Вопрос 6. Каков принцип действия
АВУ (абонентской высокочастотной установки)?
 Ответ. Идея
АВУ представляет собой развитие спаренного включения телефонных аппаратов,
когда для подключения к АТС двух абонентов используется одна пара проводов
кабеля. Однако, в отличие от спаренного включения, линия может быть
использована одновременно обоими абонентами.

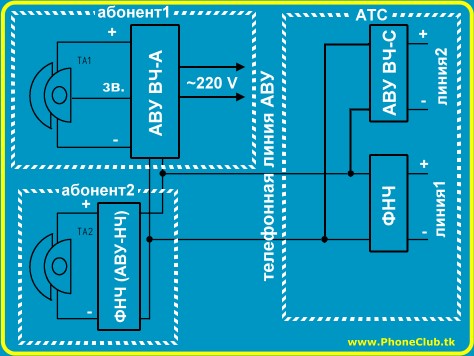

Первая линия с АТС поступает прямо на
телефонный аппарат ТА2, который оказывается включен аналогично обычному
телефонному аппарату. Разговорный ток второй линии подается на аппарат ТА2
через ту же телефонную линию после преобразования его в высокочастотный
сигнал, лежащий за пределами звукового диапазона частот. Данный принцип
включения аналогичен системе "трехпрограммного громкоговорителя", то есть
своего рода проводному радиовещанию. Преобразование разговорных токов с
АТС в ВЧ сигнал осуществляется в станционном блоке ВЧ-С, обратное
преобразование этих токов и преобразование разговорных токов аппарата ТА1
в ВЧ сигнал происходят в абонентском блоке АВУ-ВЧ (ВЧ-А). Высокочастотные
сигналы, идущие от абонента и к абоненту, имеют разные несущие частоты (28
и 64 кГц). Чтобы высокочастотные сигналы не мешали работе абонентских
устройств первого абонента, перед его телефонным аппаратом ТА2 включается
фильтр нижних частот ФНЧ. Вызов абонента ТА2 производится обычным способом
(подачей в его линию переменного напряжения 120 В с АТС). Таким же образом
осуществить вызов абонента ТА1 невозможно. "Команда" на вызов передается с
АТС в блок ВЧ-А специальным ВЧ сигналом. Само вызывное напряжение
формируется в самом блоке ВЧ-А, для чего он должен быть подключен к сети
220 В. В зависимости от конструкции блока ВЧ-А он может иметь специальный
"вызывной" провод, на который подается вызывное напряжение либо
имитировать на своем выходе полноценную (двухпроводную) телефонную линию.
Больше об устройстве АВУ можно узнать здесь.
Вопрос 7. Что такое тоновый
(тональный, частотный, многочастотный) и импульсный (пульсовый, декадный)
набор номера?
Ответ. Для
того, чтобы сообщить АТС номер вызываемого абонента, телефонный аппарат
должен быть снабжен дополнительным устройством передачи цифр
(номеронабирателем). Существует две принципиально различные системы
номеронабирателя: импульсами постоянного напряжения (путем
кратковременного разрыва телефонной линии N раз) или звуком определенной
тональности (N тональностей для N цифр). Достоинством первой системы
является ее необычайная простота, так как для создания импульсов
напряжения в простейшем случае может использоваться обычный телефонный
рычаг. Недостатками являются: значительное время набора (особенно при 7
цифрах номера), невозможность расширения архитектуры АТС за счет донабора
внутреннего номера абонента после набора его городского номера. Дисковые
телефонные аппараты всегда рассчитаны на использование импульсного набора
номера. Кнопочные (тастатурные) телефонные аппараты всегда требуют питания
от телефонной линии либо от внешнего источника. Использование тонового
набора, кроме устранения названных недостатков, позволяет легко
интегрировать телефонную сеть с другими инженерными системами (управлять
различной аппаратурой с клавиатуры телефона). Тоновым способом можно
передавать 10 цифр и 6 команд с одинаковой скоростью. Недостатком тонового
набора является значительно более сложная схема аппарата и необходимость
его питания от телефонной линии. Цифры "0"..."9", "*","#", а также команды
работы с дополнительными услугами АТС "A"..."D" можно передавать на АТС
обоими способами набора, однако все дополнительные (кроме цифр) символы,
как правило, не поддерживаются дисковыми телефонными аппаратами, а команды
"A"..."D" обычно отсутствуют у аппаратов с тоновым набором и редко
используются на АТС. Как правило, тоновый набор не поддерживается
советскими АТС до 80-х годов выпуска. АТС, поддерживающие тоновый набор,
как правило, одновременно поддерживают и импульсный набор
(тоново-импульсная система). На некоторых АТС тоновый набор может быть по
умолчанию выключен и включаться индивидуально за отдельную плату. Больше о
тоновом наборе номера можно узнать здесь.
Стандартизированные параметры импульсного набора приведены здесь.
Вопрос 8. Что делает кнопка FLASH
(R, RECALL)?
Ответ. Кнопка с таким названием
на клавиатуре аппарата с тоновым набором предназначена для заказа
дополнительных услуг на АТС. При нажатии на нее она разрывает линию на
нормированный промежуток времени. Отчасти это аналогично набору цифры "1"
импульсным способом. При этом АТС получает импульс напряжения, временно
отключающий от линии второго (внешнего) абонента и переводящий тоновые
приемники станции в режим приема команд. После этого можно, например,
набрать номер третьего абонента и подключить его к разговору. Разрыв линии
со стороны заказывающего услугу абонента является единственным надежным
способом определить, что именно он желает заказать дополнительную услугу,
так как обычные сигналы тонового набора могут поступать от обоих
разговаривающих абонентов.
Вопрос 9. Зачем нужны
конденсаторы в телефонных розетках?
Ответ. При
отключении телефонного аппарата от линии линия окажется разомкнутой.
Вместе с тем на АТС иногда желательно проверить линию на обрыв. Это
делается путем проверки прохождения через нее переменного тока небольшого
напряжения, не вызывающего срабатывания звонков на аппарате абонента. Если
ток через линию не проходит, некоторые АТС могут автоматически считать ее
неисправной и отключить абонента. Для того, чтобы линия была замкнута по
переменному току и после отключения от нее телефонного аппарата,
параллельно ее зажимам включают конденсатор емкостью 1 мкФ. Совковая
телефонная розетка имеет такую конструкцию, чтобы при вставлении в нее
вилки конденсатор автоматически отключался, не подсаживая звонковую цепь
телефонного аппарата. При неисправных розетках конденсатор может
оставаться подключенным к линии и во время нормальной работы телефона. Это
может приводить к ослаблению (снижению громкости) вызова, а также к
значительному снижению скорости модемных соединений. В настоящее время
описанная выше проверка линий на обрывность без жалоб абонентов
практически не проводится, так что в большинстве случаев конденсаторы из
розеток могут быть вообще удалены. Больше о советских телефонных розетках
можно узнать здесь.
Вопрос 10. Что такое аналоговая,
квазиэлектронная, цифровая и электронная АТС?
Ответ.
Несмотря на то, что в обиходе нет четкой классификации этих терминов
(сейчас принято все устаревшее называть аналоговым, а все новое -
цифровым, хотя это мягко говоря не совсем правильно), у профессионалов
она, похоже, существует и говорит о следующем. Аналоговая станция - АТС, в
пределах которой осуществляется пространственное разделение звуковых
сигналов. Другими словами, каждому разговору соответствует своя пара
проводов, коммутируемая с помощью реле или аналогичных коммутаторов. К
аналоговым АТС относятся не только устаревшие декадно-шаговые и координатные
станции, но и многие современные офисные мини-АТС,
а также АТС небольшой емкости.
Квазиэлектронными принято называть аналоговые
станции, в которых управление коммутаторами (реле) осуществляется при
помощи цифровой электроники. Несмотря на то, что в городской связи данный
вид АТС благополучно отмер, к этому классу могут быть отнесены многие
офисные АТС, а также станции, подобной нашей уже устаревшей разработке TS-010.
Электронные АТС – станции, имеющие для абонентов
привычный аналоговый интерфейс, но при коммутации осуществляющие
пространственно-временное разделение звуковых сигналов. В этом случае
поступающий на станцию аналоговый сигнал с обычного телефонного аппарата
оцифровывается и далее все операции с ним происходят уже в цифровом виде
(до обратного преобразования на стороне второго абонента). Таким образом,
по одной физической паре проводов можно передавать сразу несколько
оцифрованных разговоров, перемежающихся во времени (разумеется, для абонента
связь остается при этом непрерывной).
Цифровыми станциями называют АТС с полностью
цифровым интерфейсом, например, ISDN. В этом случае станция получает от
абонента уже оцифрованный сигнал и далее манипулирует им полностью
аналогично компьютеру (аналоговые интерфейсы отсутствуют). Для работы с
такой станцией пригодны только специальные цифровые телефонные аппараты,
содержащие встроенные аналого-цифровые и цифро-аналоговые преобразователи
звука. Вызов в данном случае не может быть передан в виде напряжения
амплитудой 120 В, а передается в виде специального цифрового сигнала,
который служит командой для аппарата на включение звонка. Приблизительное
представление о работе телефонного аппарата можно составить по общению с
сотовым (мобильным) телефоном - с некоторой натяжкой можно считать
цифровые сотовые сети беспроводной реализацией ISDN. Повсеместное
внедрение действительно цифровых АТС на городских сетях сдерживается в
первую очередь стоимостью как самих АТС, так и абонентских аппаратов (цена
около $200 отнюдь не является чем-то особенным). Впрочем, это
обстоятельство не мешает успешной зарубежной практике внедрения ISDN.
©
SunCheek, 1998-2005. При цитировании ссылка
обязательна. |
|
